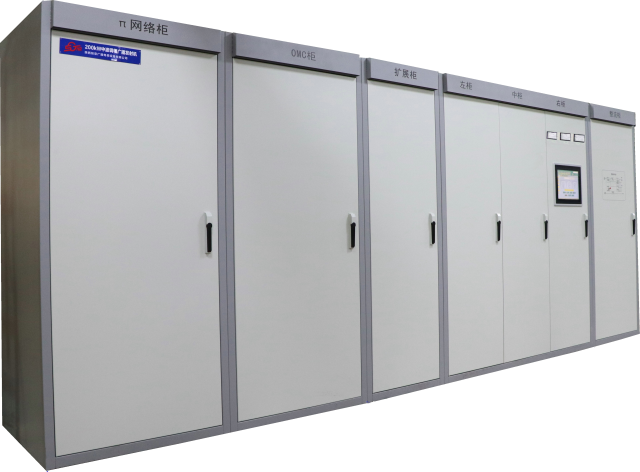

AM204S5-Ⅰ型200kW全数字中波调幅广播发射机是我公司在吸收国际先进产品技术经验的基础上，创新设计和技术升级的新一代大功率全数字发射机，核心性能参数优于同类进口产品。它采用了高集成度的集成电路设计，无失真的数字编码及数字音、射频传输技术，功放和整机效率大幅度提高，具有高保真、超清晰传播、运行稳定可靠、节能降耗、易于数字广播的升级改造等特点。

本机由射频系统、音频和调制系统、控制系统、电源系统和风冷系统五部分构成。射频系统包括激励器、功率放大器、输出匹配网络滤波器和π型滤波器等部分。音频和调制系统将音频输入信号经过模数转换转化为12bit的数字信号,对数字音频信号进行数字域处理，再对数字信号进行调制编码去控制功率放大模块的通断而实现本机的音频调制功能。控制系统是控制该机各部分功能的正常实施及各类故障的检测和保护。电源系统为独立箱体，包括由380VAC的风机电源部分和可控硅整流的主整电源部分。风冷部分采用强制风冷,这部分由16个风机向左、中、右、扩展柜和匹配网络箱体提供冷风。

主要特点：

● 应用全数字化“直接数字驱动功放”专利技术，省去了传统的缓冲放大和预驱动环节，简洁高效。

● 功放模块应用国产最新型半导体碳化硅场效应管，功放模块单元工作效率达97%，整机效率达92%以上。

● 整机采用模块化设计，结构简单，工艺可靠；除音频通路有一根DVI线缆连接外，其他部分均是模块插接形式。

● 整机具有遥控遥测接口（RJ45/RS232/RS458等），数据传输采用标准协议，具备数据传输和远程控制功能，并免费提供数据传输协议。

● 调制及控制系统采用FPGA和DSP处理技术，音频数据传输采用I2S集成电路内置数字音频总线技术，主要工作电路板采用插接结构，集成度高、可靠性好，传输能力强。

● 控制系统采用触控一体机，人机互动界面优良，能直观查看发射机主要技术参数、实时监控发射机工作状态，故障查询及追踪；同时具有手动操作按键、LED 指示及机械表头，与微机控制器形成双路控制操作链路。

● 效率线圈区别于传统空心绕制电感，采用小型工字磁芯器件制作，体积小、工作温度低，适用中波全频段。

● 输出网络采用加粗紫铜电感线圈和真空电容组成匹配电路，同时具有带通滤波器电路；后期应用电感波段切换和电容连续可调独有专利技术，可实现 “一机多频”及 N+1频率备份功能。

● 功放模块具备紧急备份功能，全机共计224块功放模块，在100%调制满功率播出情况下具有冗余功放28块。当整机正常工作中某个功放发生故障时，微机控制器会自动控制模块控制板及功放模块工作，实现关断（旁路）故障模块，同时切换冗余备用功放模块工作，在损失20个功放模块的情况下完全可以实现 100%调制满功率播出。

● 整机国产化程度高，国产器件材料应用率达到96%以上，主要元器件全部采用国产通用器件，采购渠道方便快捷。

● 整机具备AES/EBU数字音频接口，满足数字中波广播发射升级改造，后续只需增加数字中波系统相应外围设备即可实现数字中波（DRM、HDRadio）的播出。

● 整机绿色环保，材质、元器件满足国家标准规范；机器外壳采用屏蔽结构，电磁辐射小；工作噪音低，满功率运行环境噪音低于67dB。

● 整机各项技术指标符合国家广播电视行业标准《GY/T225-2007中、短波调幅广播发射机技术要求和测量方法》甲级及以上指标。

主要技术参数：

● 工作频率：526.5～1606.5kHz(用户指定)；

● 载波功率：200kW（0kW-200kW连续可调，最高达到额定输出功率的 150%）；

● 调制方式：AM

● 频率稳定度：1×10^-7Hz；

● 频率容限：≤0.4Hz；

● 音频输入阻抗：600Ω，平衡（模拟）；

                110Ω，平衡（AES/EBU）；

● 音频输入电平：0±6dBu，可调；

● 发射机输出阻抗：50Ω，不平衡；

● 信噪比：＞67dB(1kHz， M=1)；

● 频率响应：-0.5～+0.5dB(50Hz～4.5kHz， 1kHz 为基准， M=0.95,)；

● 谐波失真：≤0.6%(50Hz～4.5kHz， M=0.9)；

● 载波跌落：-3～+3%；

● 载波输出功率变化：≤1%

● 正负调幅不对称度：≤1%(1kHz， M=0.95)；

● 杂散发射：＜-74dB；

● 正峰调制能力：≥100%（50Hz-4500Hz）；正峰调制能力最大可达130%。

● 整机效率：≥92%（额定输出功率时）；

● 整机接口；具备控制接口和网络接口，可实现远程控制和集中控制；

● 控制方式：手动、自动方式并列运行；

● 冷却方式：风冷；

● 环境温度：海平面时-10℃～+45℃ （每增高300m降低2℃）；

● 相对湿度：≤95%，不结露；

● 供电电源：三相交流电：380V±10％ ,50Hz±2Hz；主电源 10kV ,50Hz±2Hz。

● 外形尺寸：长×高×深=4407mm×2133mm×1228mm

产品相关技术获奖情况：

★2019年«王选新闻科学技术奖»特等奖

★两项发明专利证书。（证书号：第3725079，第3227587）

★四项实用新型专利证书。（证书号：第3700501，第4732553，第5193820,第7939935）

★其中“一种直接数字驱动功放模块”获得中国专利优秀奖。（专利号ZL20132088217.1）
